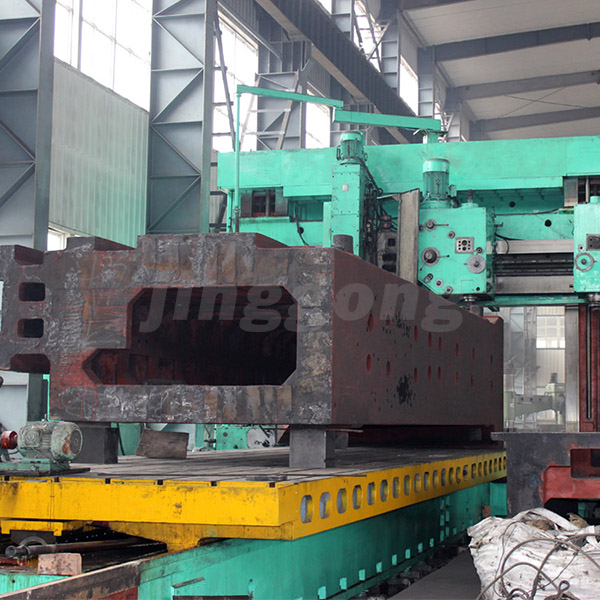

機(jī)床床身鑄件以及機(jī)床底座，機(jī)床鑄件好的鑄件看的是工藝，河北精工從業(yè)數(shù)十年，一直研究不斷提升鑄造工藝。

機(jī)床床身鑄件工藝：

一、制造模具:模具采用消失模樹脂砂鑄造工藝。因?yàn)闄C(jī)床鑄件長(zhǎng)度較長(zhǎng)，為了使模具在制造輸送及裝入砂型中方便根據(jù)鑄件的長(zhǎng)度可以橫向?qū)⒛Ｐ头指铋_。每個(gè)機(jī)床床身鑄件模具均用螺絲牢固地裝上直徑為35-40的模鉤。個(gè)別的模型片用燕尾槽連起，以確保模型拼裝后有足夠的精度。在模型上標(biāo)出砂芯內(nèi)排氣孔。
二、制造砂型由于機(jī)床鑄件尺寸較大，通常采用地坑造型方法。機(jī)床鑄件表面不允許有氣孔，所以在造型時(shí)導(dǎo)軌方向朝下。如果鑄件很長(zhǎng)，壁厚較薄，導(dǎo)軌很厚，鑄件容易撓曲。此時(shí)造型時(shí)做出和鑄件撓曲方法相反的曲率。機(jī)床導(dǎo)軌是機(jī)床鑄件中厚度較厚的地方。它在澆鑄時(shí)位于下部，冷卻時(shí)所生內(nèi)應(yīng)力促使鑄件向上凸起。砂型應(yīng)做出鑄件1.2-1.6的由率。
三、澆鑄根據(jù)機(jī)床床身鑄件的形狀，金屬液由一面、二面、或三面主入。在每個(gè)注入面設(shè)計(jì)二個(gè)澆口。底層澆口要做得比砂型底面高了100-150，以免金屬液沖壞砂型。

四、落砂從砂坑將機(jī)床鑄件掘出，進(jìn)行落砂。
五、熱處理采用退火的方法，將機(jī)床鑄件以每小時(shí)35℃加熱速度加熱到500-550C，在該溫度保持8-10小時(shí)，然后以每小時(shí)35℃速度冷卻去除機(jī)床鑄件的內(nèi)應(yīng)力。



大型機(jī)床床身鑄件主要是適應(yīng)性廣、需用材料和設(shè)備多、污染環(huán)境。鑄造生產(chǎn)會(huì)產(chǎn)生粉塵、有害氣體和噪聲對(duì)環(huán)境的污染，比起其他機(jī)械制造工藝來(lái)為嚴(yán)重，需要采取措施進(jìn)行控制。鑄造是將金屬熔煉成符合一 定要求的液體并澆進(jìn)鑄型里，經(jīng)冷卻凝固、清整處理后得到有預(yù)定形狀、尺寸和性能的鑄件的工藝過(guò)程，機(jī)床鑄件的結(jié)構(gòu)圓角避免銳角連接厚壁與薄壁間的聯(lián)接要逐步過(guò)渡減緩筋、輻收縮的阻礙起模方便和減少分型面數(shù)量避免大平面結(jié)構(gòu)。
